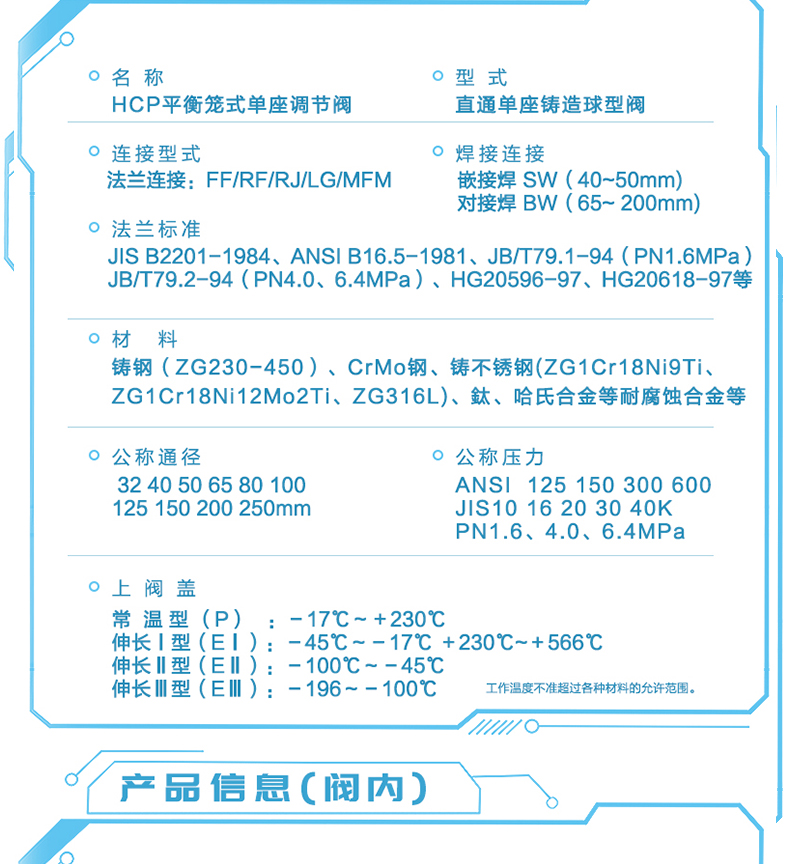

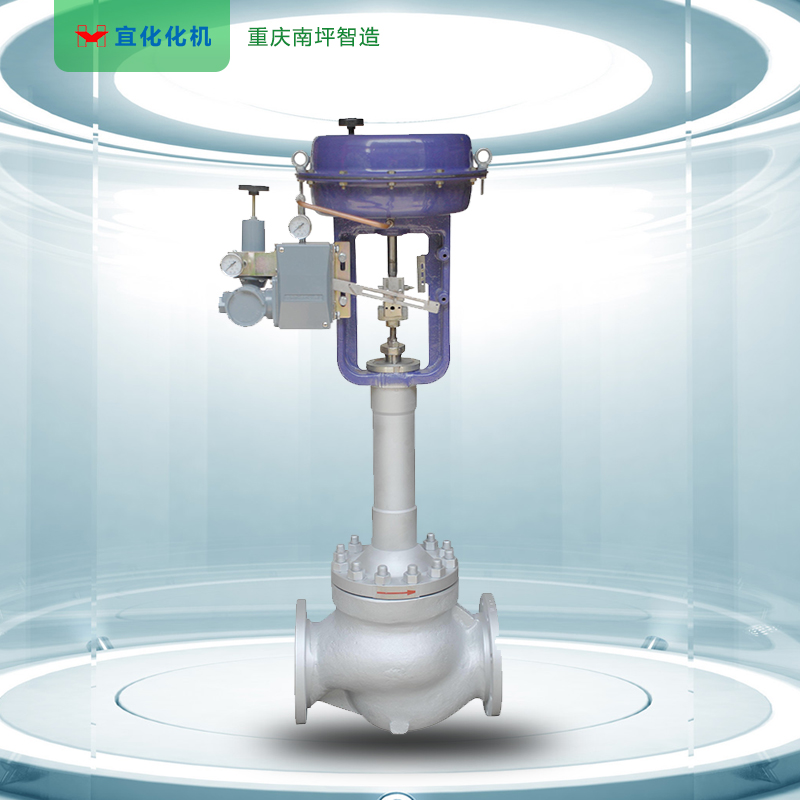

技術參數和性能

閥 體

型 式 直通單座鑄造球型閥

公稱通徑 32、40、50、65、80、100、125、150、200、250、300、350mm

公稱壓力

ANSI 125、150、300、600

JIS10、16、20、30、40K

PN1.6、4.0、6.4MPa

連接型式

法蘭連接：FF、RF、RJ、LG、MFM

法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB/T79.1-94（PN1.6MPa） JB/T79.2-94（PN4.0、6.4MPa）、HG20596-97、HG20618-97 等

焊接連接：

嵌接焊SW（40 ～ 50mm)

對接焊BW（65 ～ 200mm)

材 料 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、 ZG316L)、鈦等

上閥蓋

常溫型（P）：－ 10 ～＋ 60 ℃（丁腈橡膠） — 5 ～＋ 180 ℃（氟橡膠） — 5 ～＋ 230 ℃（金屬活塞環）

伸長 I 型（EI）：＋ 230 ～＋ 566 ℃（金屬活塞環）

注：工作溫度不準超過各種材料的允許范圍。

壓蓋型式

螺栓壓緊式

填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件

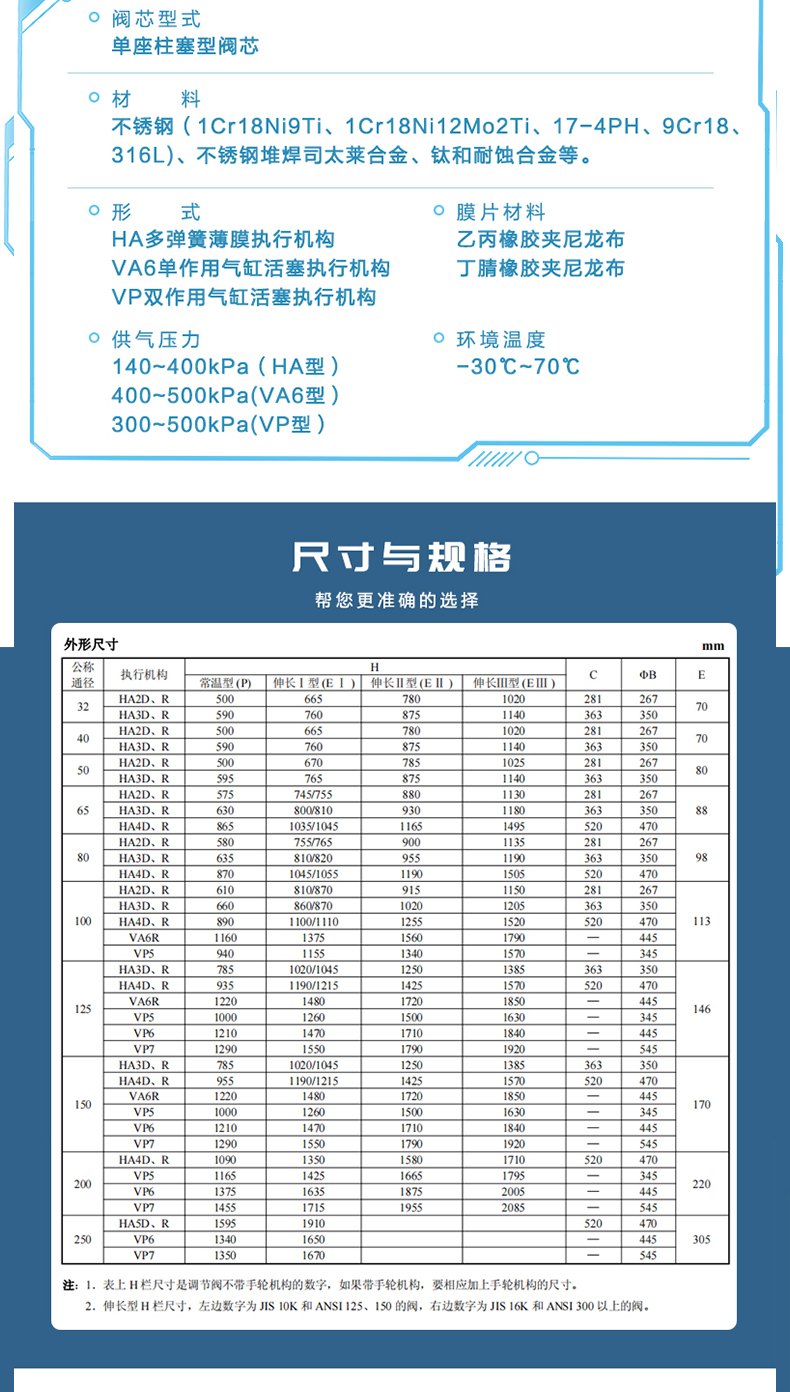

閥芯型式 帶組合密封圈或活塞環的壓力平衡式閥芯流量特性

高容量流量特性，參考圖 1

等百分比特性（%V）和線性特性（LV） 高精度流量特性，參考圖２

等百分比特性（%V Ｆ）和線性特性（LV Ｆ）

材 料 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、鈦和耐蝕合金等

活塞環材料  丁腈橡膠、氟橡膠、金屬活塞環

執行機構

型 式 HA 多彈簧薄膜執行機構、VA6 單作用氣缸活塞執行機構、VP 雙作用氣缸活塞執行機構

膜片材料 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布

彈簧范圍80 ～ 240kPa

供氣壓力280 ～ 400kPa（HA 型）、400 ～ 500kPa（VA6 型）、300 ～ 500kPa（VP 型）

氣源接口 Rc1/4"

環境溫度 － 30 ～＋ 70 ℃

閥作用型式 用正作用或反作用執行機構實現閥的氣—關式或氣—開式

附 件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性 能

泄 漏 量

小于閥額定容量的 0.01%，符合ANSI B16.104 — 1976 IV 級（活塞環：丁腈橡膠、氟橡膠）

小于閥額定容量的 0.1%，符合ANSI B16.104 — 1976 III 級（金屬活塞環）

回 差

帶定位器：小于全行程的 1%

不帶定位器：小于全行程的 3%

基本誤差

帶定位器：小于全行程的± 1%

不帶定位器：小于全行程的± 5%

注：采用標準的 V 型聚四氟乙烯填料

可調范圍 50∶1
