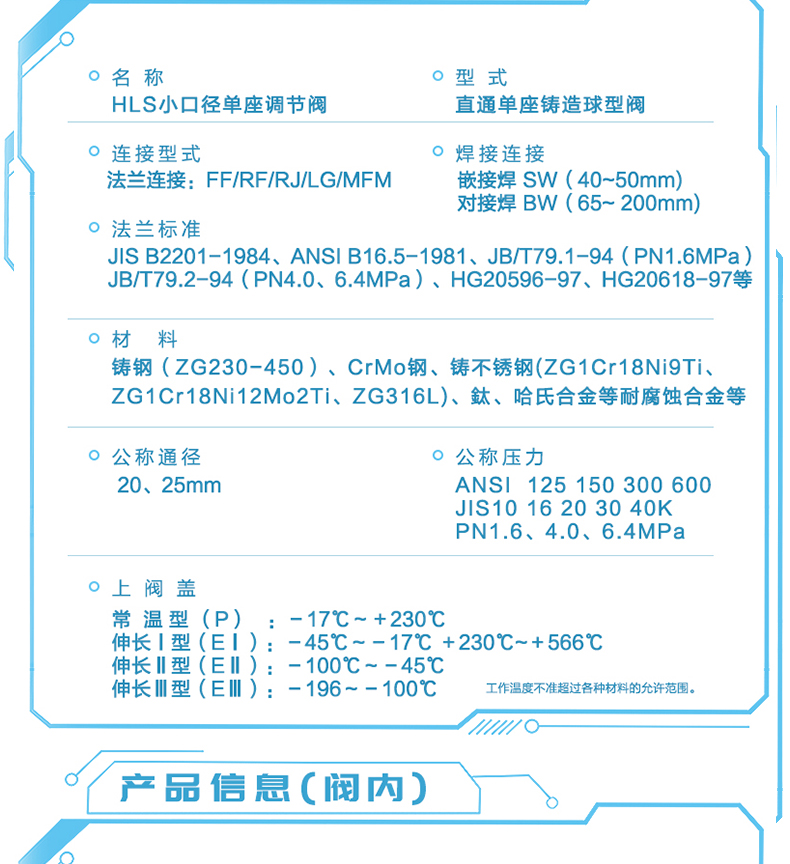

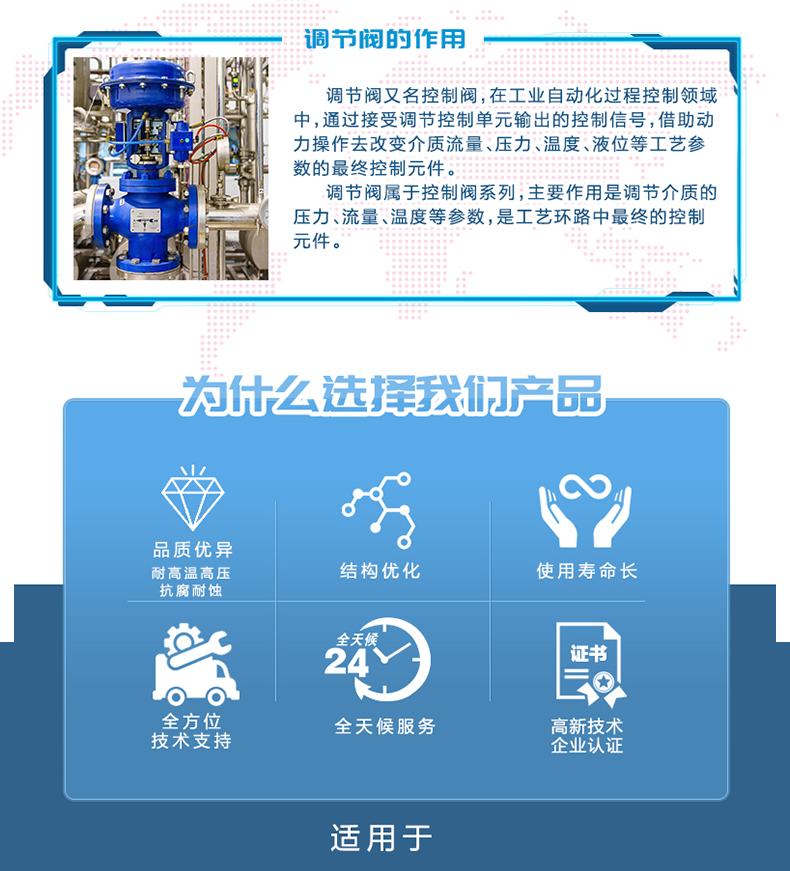

閥 體

型 式

直通單座鑄造球型閥

公稱通徑

20mm、25mm

公稱壓力

ANSI 125、150、300、600

JIS10、16、20、30、40K

PN1.6、4.0、6.4MPa

連接型式

法蘭連接：FF、RF、RJ、LG、MFM

法蘭標準：JIS B2201-1984、JB/T79.1-94（PN1.6MPa）、JB/T79.2-94（PN4.0、6.4MPa） ANSI B16.5-1981、HG20594-97、HG20618-97等

焊接連接：嵌接焊SW

材 料 ：鑄鋼（ZG230-450）、CrMo鋼、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、鈦、哈氏合金等耐腐蝕合金

上閥蓋 ：

常溫型（P）：－17～＋230℃

伸長Ⅰ型（EⅠ）：－45～－17℃ ＋230～＋566℃

伸長Ⅱ型（EⅡ）：－100～－45℃

伸長Ⅲ型（EⅢ）：－196～－100℃

注：工作溫度不準超過各種材料的允許范圍。壓蓋型式 螺栓壓緊式

填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

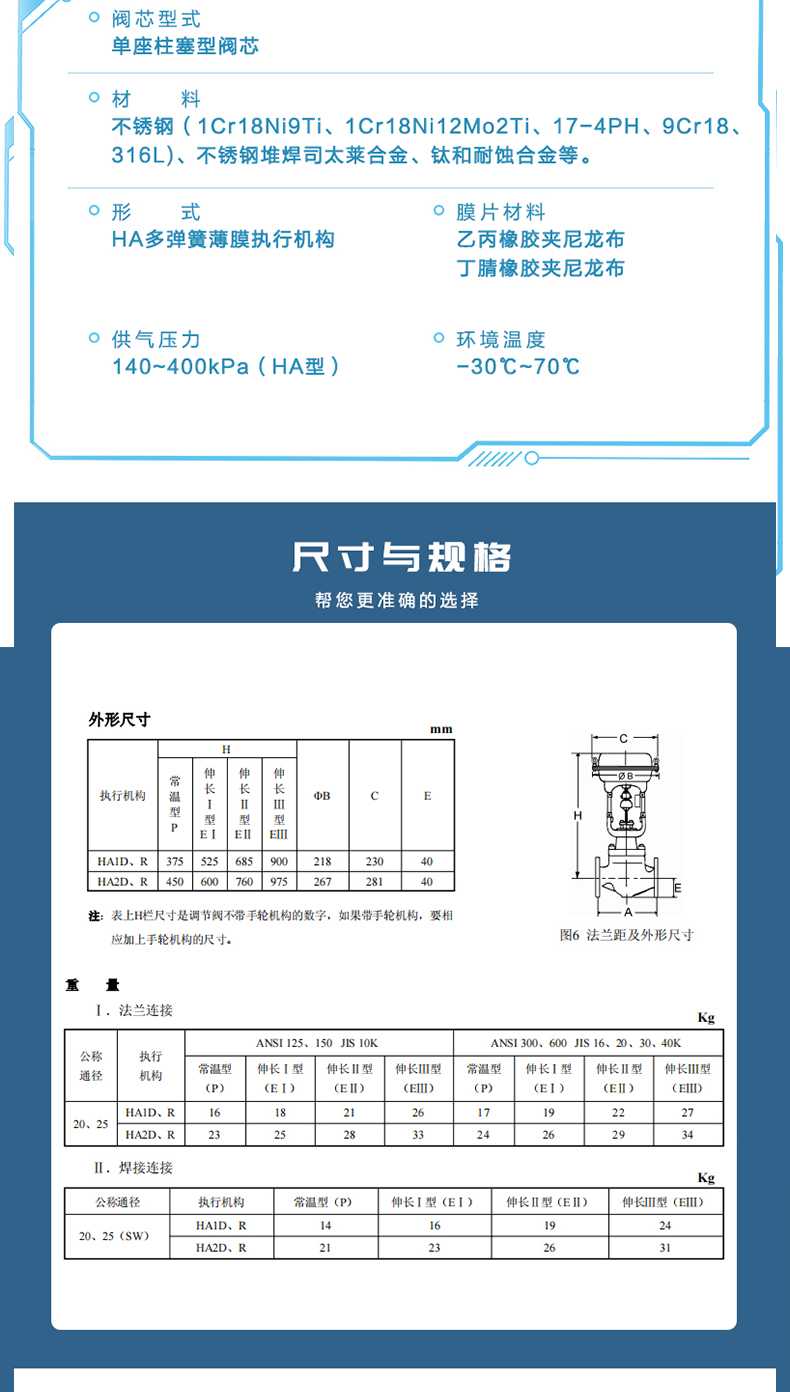

閥內組件

閥芯型式 單座柱塞型閥芯

流量特性 金屬閥座 等百分比特性（%CF）和線性特性（LCF），參考圖1和圖3 Cv值從0.04～14的高精度流量特性符合IEC534-2-1976標準

軟 閥 座 等百分比特性（%TF）和線性特性（LTF），參考圖2和圖3

注：關于聚四氟乙烯閥座的工作溫度和壓差，請參考圖5

材 料 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

型 式

HA多彈簧薄膜執行機構

膜片材料

乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布

彈簧范圍

20～100、80～240kPa

供氣壓力  140～400kPa

氣源接口 RC1/4"

環境溫度  －30～＋70℃

閥作用型式 用正作用或反作用執行機構實現閥的氣—關式或氣—開式

附 件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等性能

泄漏量金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104－1976 Ⅳ級

軟 閥 座：小于閥額定容量的10-7，符合ANSI B16.104－1976 Ⅵ級回 差 帶定位器：小于全行程的1%

不帶定位器：小于全行程的3%（HA1型小于全行程的5%） 基本誤差 帶定位器：小于全行程的±1%（HA1型小于全行程的±2%）

不帶定位器：小于全行程的±5%

注：采用標準的V型聚四氟乙烯填料

可調范圍 50∶1（0.25≤Cv≤14）或30∶1（Cv≤0.16）
